电压/电流前置放大器
SR560低噪声电压前置放大器
主要功能
4nV/√Hz输入噪声
100dB共模抑制比
1MHz带宽
RS-232接口
AC或DC耦合
两个可组合信号滤波器
选择性增益分配
交流或电池供电
真正的单端或差分输入
技术指标
输入：交流或者直流耦合，单端或者差分
输入阻抗：100MΩ+25pF
最大输入：3Vpp
共模抑制比：100dB（0到1kHz）
噪声：4 nV/√Hz在1kHz处
增益：1到 50000倍，1-2-5顺序
0.5%步进值微调
增益稳定性：200ppm/℃
带宽：-3dB处在1.2MHz(典型值)
平坦性：±0.3dB到300kHz。
SR570低噪声电流前置放大器
5fA/√Hz输入噪声
低噪声、宽带和低漂移工作方式
1MHz带宽
两个可组合信号滤波器
1pA/V最大增益
12V后面板电源输出
可调整补偿电压
测试点可调偏置电压
交流或电池供电
RS-232接口
技术指标
输入：虚地或者用户设置的偏置（±5V）
输入偏移：±1pA到±1mA可调直流偏移电流
最大输入：±5mA
灵敏度：1pA/V到1mA/V，1-2-5序列调，（0.5%步进值微调）
接地：浮地
输出
增益精度：±（输出×0.5%+10mV）在25℃
最大输出：±5V到高阻抗负载
SR550低噪声FET输入前置放大器
前端噪声仅3.6nV/√Hz
FET输入，100M输入阻抗
增益为1，2，5和10倍 单端或差分输入
技术指标
输入阻抗 100M欧姆+25pF
输入 单端或差分
最大输入 250mVrms
100VDC，10VAC损坏门限
噪声（典型值） 3.6 nV/√Hz at 1 kHz
4.0 nV/√Hz at 100 Hz
13 nV/√Hz at 10 Hz
耦合 交流（0.016Hz）
量程 10 nV to 200 mV
增益精度 2 % (2 Hz to 100 kHz)
增益稳定度 100 ppm/°C
SR552低噪声双极输入前置放大器
前端噪声1.4nV/√Hz
单端或差分输入
双极输入，100K输入阻抗
可调增益为10，20，50和100倍
技术指标
输入阻抗 100 kΩ + 25 pF
输入 Single-ended or differential
最大输入 70 mVrms for overload
50 VDC, 20 VAC damage threshold
噪声（典型） 1.4 nV/√Hz at 1 kHz
1.6 nV/√Hz at 100 Hz
2.5 nV/√Hz at 10 Hz
增益 10, 20, 50, 100 (Automatically set by SR510 or SR530 lock-in)
量程 10 nV to 200 mV
SR554低噪声变压器耦合前置放大器
0.1nV/√Hz输入噪声
变压器耦合输入
大于40dB隔离度(DC-500MHz) 适用于低阻抗源
0.1Hz-40kHz带宽 单端或差分输入
100或500倍增益 直接从SRS锁相放大器获取供电
技术指标
噪声 0.1 nV/√Hz
源阻抗 0.05 Ω to 1 kΩ (recommended)
CMRR >120 dB below 1 kHz
增益 100× (transformer only)
500× (transformer and buffer)
最大频率响应 500× (transformer and buffer)
输出 Single-ended or differential
最大输出 100 Vpp (transformer only)
20 Vpp (transformer and buffer)
SR555，电流前置放大器
、
10V/µA增益
120赫兹的带宽
补偿电压输入
可调补偿
由SRS锁相放大器供电
技术指标
增益 107 V/A
带宽 120 kHz (–3 dB)
输入噪声（典型） 42 fA/√Hz at 1 kHz
增益精度 1 %
输出 20 Vpp max. balanced differential
10 mA max., 50 Ω
电路输入
阻抗 <50 Ω
偏置电流 <3 pA

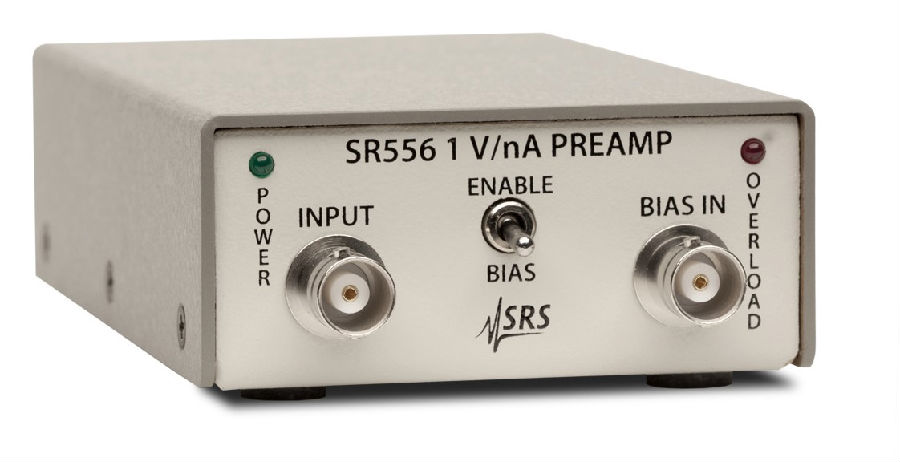

SR556，电流前置放大器
1V/nA增益
5fA/√Hz输入噪声
补偿电压输入
可调补偿
由SRS锁相放大器供电
技术指标
增益 109 V/A
带宽 3 kHz (–3 dB)
输入噪声（典型值） 5 fA/√Hz at 1 kHz
电流输入
阻抗 <50 Ω
偏置电流 <3 pA
直流偏置
范围 ±5 VDC
稳定时间 <250 ms
阻抗 1 MΩ
增益精度 1 %
输出 20 Vpp max. balanced differential
10 mA max., 50 Ω
SR445A前置放大器
四个独立的通道，每个通道放大5倍，最大到625倍
1ns上升和下降沿
直流到350MHz的带宽
6.4nV/√Hz的输入噪声
50Ω的输入输出阻抗
3ns过载恢复
完全相位线性
技术指标
放大通道 4
输入输出 50 Ω, DC coupled
带宽 DC to 350 MHz (–3 dB)
上升下降时间 1 ns (single channel)
电压增益 5 per channel，(Up to 4 channels can be cascaded.)
输入噪声 6.4 nV/√Hz
操作范围 Inputs: ±200 mV, Outputs: ±1.0 V
传输延迟 2.7 ns per channel
恢复时间 3 ns for a 10× overload
输入保护 ±50 V for <1 µs
输出嵌位 ±1.6 V
输出过载保护 ±1.3 V
串扰 –60 dB
