红外成像测试系统
    发布时间: 2021-10-12 21:24

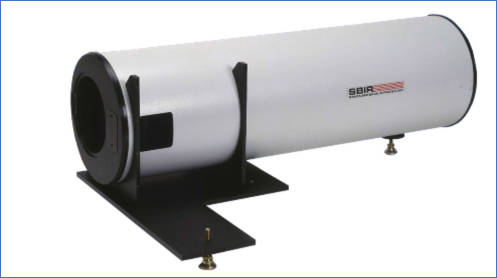

  STC系列平行光管

SBIR公司的STC系列离轴抛物镜式平行光管可以将可见光和短波红外、中波红外、长波红外靶标清晰地投影在无限远处。这款平行光管结构非常紧凑、轻量化、容易集成和坚固的,可以方便地应用在科研教学实验和各种工业生产中。

STC系列平行光管可以集成SBIR公司的Infinity系列黑体和300系列靶轮来组成14000系列目标投影器。14000系列目标投影器有很多尺寸可供选择以便满足各种传感器的测试要求。

另外它的模块化设计允许用户定制个性化的组件。SBIR公司提供标准规格的平行光管。另外,用户也可以向SBIR公司定制特殊规格的平行光管,如大口径长焦距的、宽视场角的或便携式隔热型的等等。

特点:

高分辨率反射系统

保护的铝涂层光学元件
离轴抛物镜设计

可以与SBIR公司的红外/可见光/激光光源集成
集成的参考平面

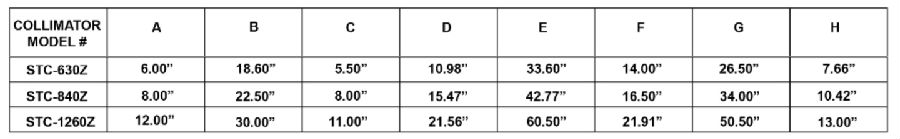

多个尺寸的口径和焦距配置可供选择


相对光谱响应测试系统

系统描述:

15359单色仪是安装到13384目标投影器上来进行相对光谱响应测量的。15359属于光栅类型的单色仪,里面安装了两个对中波红外和长波红外最优化的光栅。

单色仪的带宽可以在测量光谱范围内连续调节,在中波红外段带宽可以分辨到小于40纳米,在长波红外段可以分辨到小于80纳米。为了保证稳定性和可知的辐射量输出,用4100腔式黑体作为单色仪光源。单色仪的输出照射到一个小孔靶标或狭缝上,这个靶标位于目标投影器13384的焦平面上,这样就可以测量目标投影器出口处被测设备的光谱响应。15359光谱响应测试模块只要做很小的安装接口和中继光学改动,就可以在其它平行光管或目标投影器中使用。

单色仪规格:

焦距: 150 毫米

孔径比: 1/4.7

扫描范围: 2-12 微米

精度:2 纳米在中波红外区

         4 纳米在长波红外区

复现性: 0.5 纳米在中波红外区

               1 纳米在长波红外区

使用光栅光谱仪可以为光谱测量提供极大的灵活性。 通过对单色仪的入口出口狭缝和黑体光源温度的调节,可以在想要的光谱分辨率和输出辐射量之间寻得最佳平衡点。图1是在平行光管出口处计算得到的辐射量的谱图,计算带宽为被测波长的百分之二,利用1200K温度的黑体源照射。图中6微米处曲线的不连续是因为光栅的改变。光栅单色仪在光谱上是非常稳定的,SBIR公司建议光谱校准周期为两年。

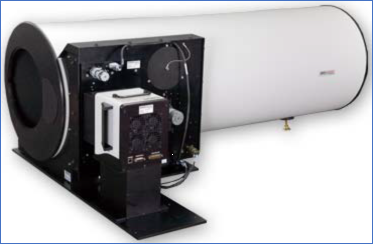

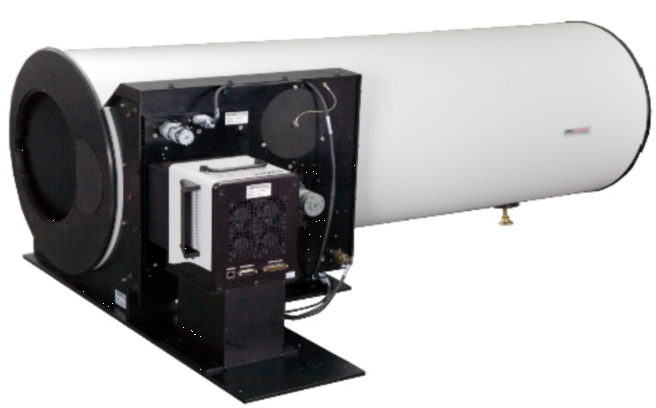

  14000Z系列目标投影器














SBIR公司的14000Z系列反射式目标投影器是测试FLIR和其它红外成像系统所需的完整测试系统。标准的14000Z目标投影器由STC系列平行光管、Infinity黑体和300系列靶轮组合而成。结合IRWindowsTM 自动测试软件,目标投影器成为进行红外成像系统测试的闭环自动软硬件解决方案。


定制目标投影器


SBIR公司提供个性化目标投影器的定制服务来满足许多不同的应用。这些目标投影器并入军用和商用系统中来满足各种实验室和工业生产及现场使用要求许多重要的项目都依赖SBIR公司的定制目标投影器。

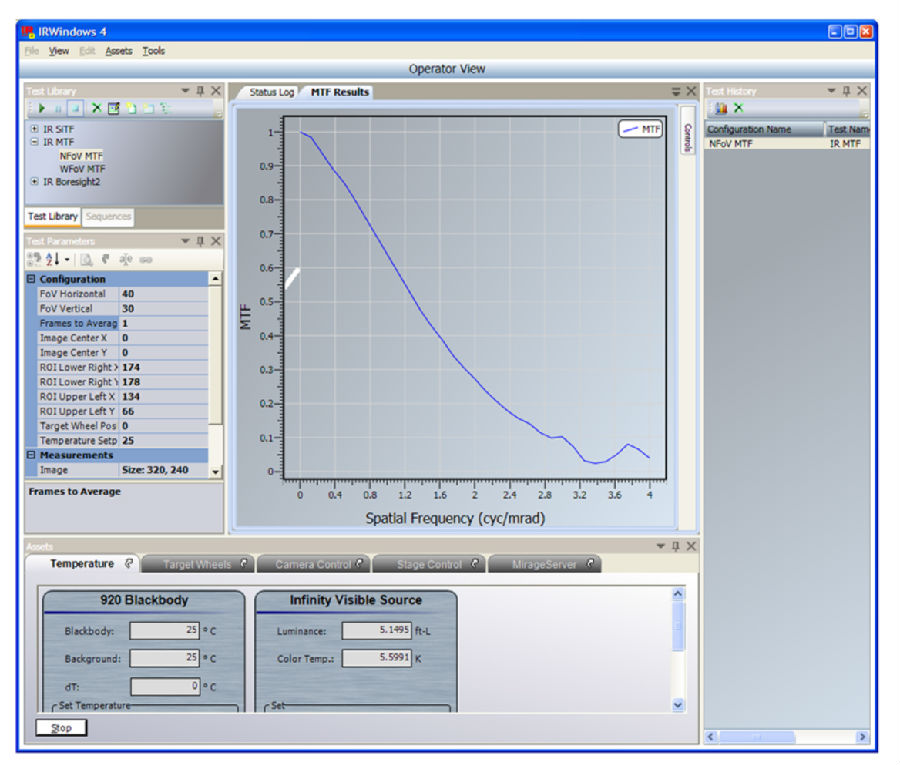

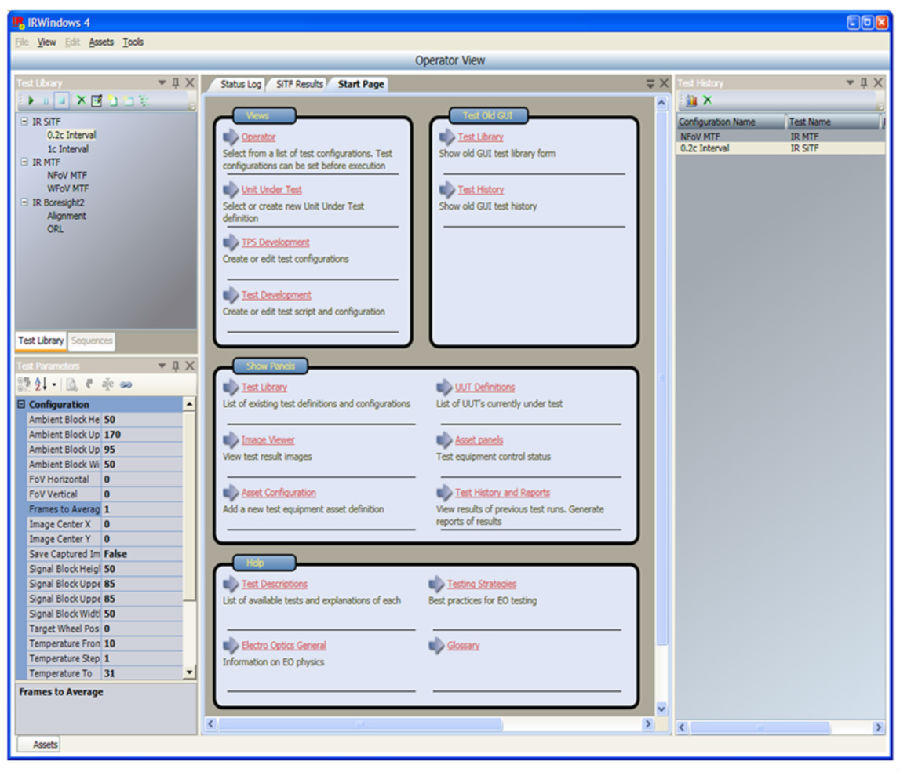

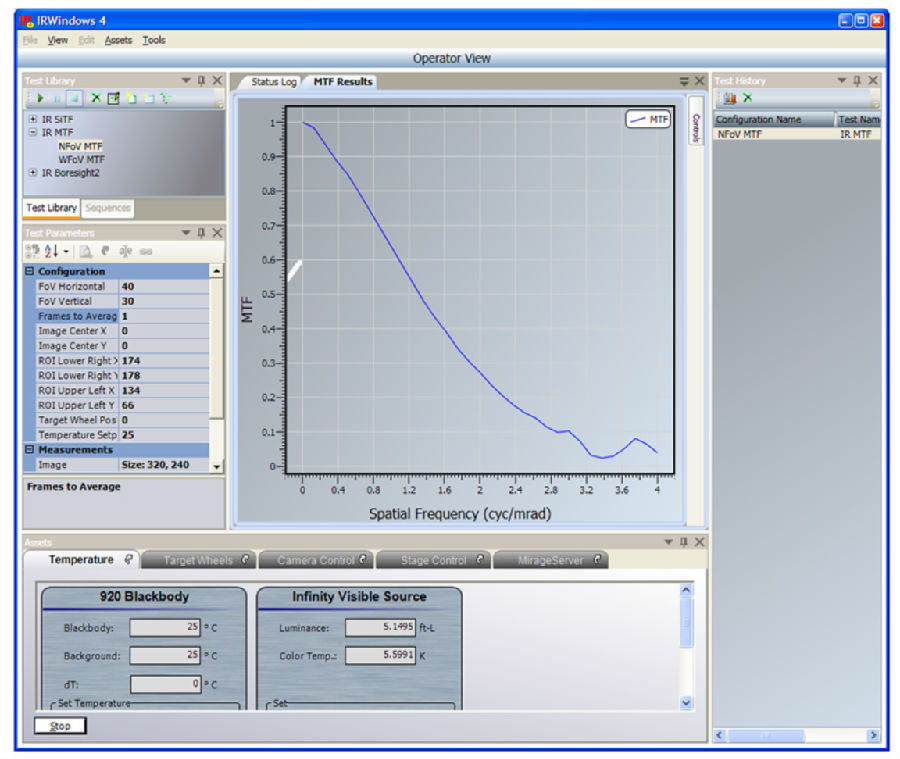

IRWindows™红外/可见/激光系统性能评估测试软件


SBIR公司的IRWindows™是一款可以自动进行数据采集和结果分析的红外/可见光/激光系统工业标准性能测试软件。它是现在商业可用的IR/EO传感器测试软件中最先进的。IRWindowsTM软件在windows7或XP系统下运行,支持所有标准视频格式的实时图像采集。

IRWindowsTM和靶标投影器一起为用户提供了完整的、自动化的传感器测试软硬件解决方案。

特点:

容易使用:直观友好的用户软件界面,使得测试工程师可以快速配置和运行IRWindowsTM软件里面的任何测试项目。数据采集和分析自动化,测试结果可以打印、保存或导出以便进一步的分析。

可编辑的测试:提供代码级别的访问权限以便用户自行编写新的测试项目和修改现存的测试算法来满足特殊的测试需求。

测试结果:所有的测试数据都可以保存到SQL可以访问的标准数据库文件中,从而可以进行数据的处理、趋势分析和预测等。测试结果可以导出成Excel可以访问的XML或CSV格式文件。软件内置的测试报告编辑器允许用户个性化定制测试报告。

多用户模式

操作模式-允许测试员执行预定义的测试项目序列和保存测试结果到数据文件中。

开发者模式-允许对测试配置、测试项目序列、被测设备的定义、测试指导说明等进行开发。允许测试工程师完全自动或手动访问测试系统中的各个测试部件。

编程模式(选配)-允许程序员完全访问测试项的定义,在保护软件稳定运行核心代码的同时允许更改测试操作和数据分析代码。

支持协议:初次免费培训后,SBIR公司提供一个支持协议:每年发布两个包含新特性和bug修复的软件更新,24小时内回复用户的咨询。



Colosus多光谱成像测试系统

Colosus多光谱成像测试系统系统应用领域:
安全防范
空间科学与天文学
地球科学
航空航天与国防

系统组成及主要指标
平行光管:离轴牛顿光学设计,6”,8”,12”标准口径,F/5光学系统,可根据所需光谱波段优化光学镀膜,有限距离模拟选项,用户
定制光学口径与焦距

电动靶轮:坚固设计,6,12,16位置可选,背光照明,激光切割工艺保证精确的物理尺寸,多种精密测试靶标,辐射靶或反射靶,可以为用户定制靶标

积分球光源:蓝菲HELIOS®模块化光源;积分球口径4英寸或8英寸;光谱范围0.3-14微米;色温1200K-6500K或可调相关色温(CCT)太阳辐射强度水平及光谱;夜视级别亮度水平;亮度动态范围大于1010;绝对亮度标定可溯源到美国NIST

监测选择:宽波段,多波段光谱或单光谱监测;彩色输出及可变光谱输出选项

黑体源:辐射面尺寸4英寸,温差范围-25C到+75C,或-25C到+150C,表面发射率平均值大于0.995,温度稳定度0.001K,温度准确度0.01C温度非均匀性<±1%温差或±0.01C

测试软件:IRWindows4, 提供常规可见光成像测试及红外成像测试项目多达100种,详见IRWindows资料说明,支持多种图像

集卡:模拟视频采集CCIR,RS170,PAL,NTSC,数字视频GigE,Camera Link, DVI, CoaXpress, Firewire, HD720 & 1080i, USB3.0以及更多制式。
